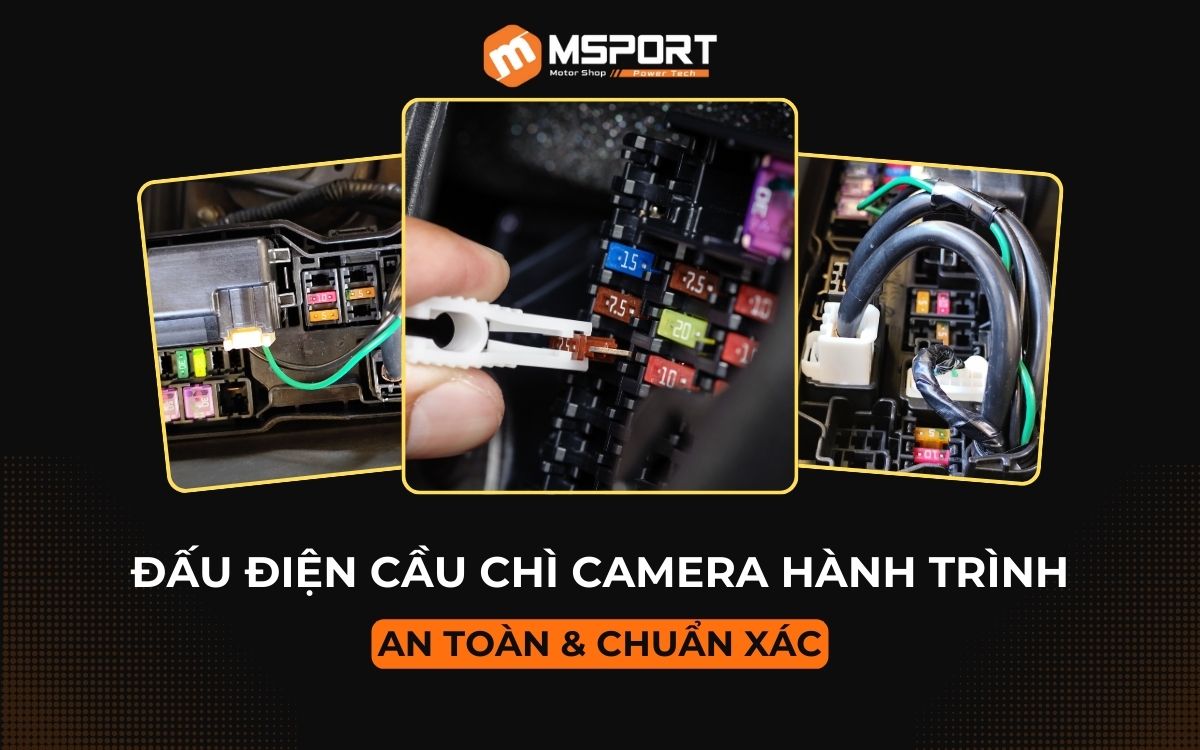

Đấu điện cầu chì camera hành trình không chỉ là giải pháp kỹ thuật giúp tối ưu hiệu năng thiết bị mà còn bảo toàn nguyên vẹn hệ thống điện xe. Trong bối cảnh các quy định về đăng kiểm ngày càng siết chặt, việc lắp đặt camera hành trình đúng tiêu chuẩn trở thành yêu cầu bắt buộc đối với mọi chủ xe. Để nắm vững quy trình đấu nối an toàn, đảm bảo tính thẩm mỹ tuyệt đối mà không gây ảnh hưởng đến chính sách bảo hành, mời bạn cùng MSPORT khám phá quy trình lắp đặt ngay trong bài viết dưới đây.
1. Đấu điện cầu chì camera hành trình là gì và tại sao nên thực hiện

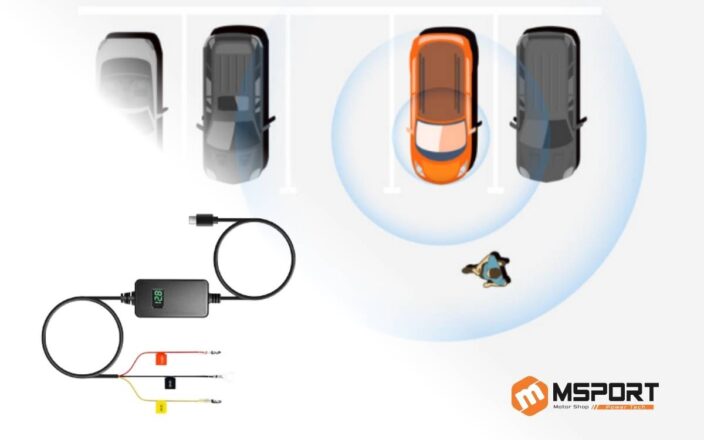

Đấu điện cầu chì camera hành trình là phương thức kết nối nguồn điện trực tiếp từ bảng mạch điều khiển của ô tô đến thiết bị ghi hình thông qua một bộ Hardwire Kit. Thay vì sử dụng cổng tẩu thuốc 12V truyền thống vốn chỉ cung cấp điện khi xe nổ máy, kỹ thuật này trích xuất điện năng từ các chân cầu chì trống hoặc cầu chì chức năng bên trong khoang cabin. Đây được coi là giải pháp tối ưu nhất hiện nay để duy trì hoạt động của các dòng camera cao cấp mà không cần can thiệp cắt nối dây điện nguyên bản của xe.
Việc thực hiện đấu điện camera hành trình qua hộp cầu chì mang lại ba lợi ích cốt lõi mà mọi chủ xe đều hướng tới:
Đầu tiên là khả năng kích hoạt Parking Mode (chế độ ghi hình khi đỗ xe). Khi bạn đấu camera hành trình vào cầu chì, thiết bị sẽ nhận được nguồn điện liên tục từ Dây VCC (Battery). Điều này cho phép camera vẫn có thể hoạt động và thực hiện các tính năng như cảm biến va chạm hoặc phát hiện chuyển động ngay cả khi tài xế đã tắt máy và rời khỏi xe, giúp bảo vệ tài sản 24/24.
Thứ hai là tính thẩm mỹ cho không gian nội thất xe. Khi hoàn tất việc đấu dây camera hành trình vào hộp nguồn, toàn bộ hệ thống dây dẫn sẽ được đi ẩn phía sau ốp trụ và trần xe. Loại bỏ tình trạng dây cáp treo lơ lửng gây mất thẩm mỹ.
Cuối cùng, giải pháp này đảm bảo tính ổn định tuyệt đối nhờ sử dụng Fuse Tap (đấu nối cầu chì chuyên dụng). Đây là thiết bị trung gian giúp tạo ra một nhánh điện độc lập, có cầu chì riêng để bảo vệ camera. Việc đấu cầu chì đúng cách không chỉ ngăn nguy cơ chập cháy điện do quá tải mà còn giúp bảo vệ ắc quy xe hơi nhờ tích hợp tính năng Voltage Cut-off (tự động ngắt điện áp thấp), đảm bảo xe luôn đủ năng lượng để khởi động.
2. Hiểu rõ sơ đồ dây nguồn Hardwire Kit để biết cách đấu điện camera hành trình
Để thực hiện cách đấu điện camera hành trình thành công và an toàn, bước quan trọng nhất là phải hiểu rõ được sơ đồ đấu nối của bộ dây nguồn chuyên dụng. Thông thường, một bộ cáp nguồn tiêu chuẩn dành cho các dòng camera hành trình cao cấp sẽ bao gồm ba đầu dây riêng biệt. Việc xác định sai vị trí các dây này không chỉ khiến thiết bị không hoạt động mà còn tiềm ẩn nguy cơ gây xung đột hệ thống điện trên các dòng xe hiện đại.
2.1 Dây B+ (VCC): Cung cấp nguồn điện trực tiếp từ bình ắc quy
Dây B+ (thường ký hiệu là VCC hoặc Battery và có màu vàng hoặc đỏ tùy hãng) là dây chịu trách nhiệm cung cấp năng lượng liên tục cho camera. Khi tiến hành đấu camera hành trình vào cầu chì, đầu dây này phải được kết nối với các vị trí cầu chì luôn có điện, kể cả khi bạn đã tắt máy và rút chìa khóa (ví dụ: cầu chì đèn trần, khóa cửa hoặc đèn cảnh báo). Đây là nguồn cấp năng lượng giúp camera duy trì chế độ Parking Mode để bảo vệ xe trong suốt thời gian dài đỗ tại bãi.
2.2 Dây ACC: Tín hiệu kích hoạt chế độ hành trình theo chìa khóa xe
Khác với dây trực tiếp, dây ACC (Accessory - thường có màu đỏ hoặc vàng) đóng vai trò như một công tắc kích hoạt dựa trên trạng thái hoạt động của xe. Để đấu dây camera hành trình chuẩn xác, bạn cần tìm các chân cầu chì chỉ có điện khi bật khóa xe sang nấc "ON" hoặc khởi động máy, ví dụ như cầu chì tẩu thuốc, hệ thống âm thanh hoặc gương chiếu hậu điện. Khi dây ACC nhận được tín hiệu điện, camera sẽ hiểu rằng xe đang lưu thông và tự động chuyển sang chế độ ghi hình hành trình tốc độ cao.
2.3 Dây GND (Ground): Dây mát để hoàn thành mạch điện
Dây GND (thường có màu đen) là dây tiếp địa hay còn gọi là dây mát. Trong kỹ thuật đấu cầu chì, dây này không được cắm trực tiếp vào hộp nguồn mà phải được bắt chặt vào các con ốc kim loại trên khung gầm hoặc sắt xi của xe. Việc kết nối dây GND ổn định là điều kiện bắt buộc để khép kín mạch điện, ngăn ngừa tình trạng camera bị chập chờn hoặc khởi động lại liên tục do tiếp xúc kém. Việc chọn một điểm tiếp mát không bị sơn phủ hay rỉ sét sẽ đảm bảo dòng điện được lưu thông thông suốt và an toàn.
3. Chuẩn bị dụng cụ chuyên dụng trước khi thực hiện
Để đảm bảo quy trình đấu điện cầu chì camera hành trình diễn ra thuận lợi và không gây ra các sai sót về kỹ thuật, việc chuẩn bị đầy đủ trang thiết bị là yêu cầu bắt buộc. Tại MSPORT, chúng tôi luôn khuyến nghị người dùng sử dụng các công cụ đo đạc chính xác thay vì thao tác theo cảm tính, nhằm bảo vệ hệ thống điện xe hơi khỏi những rủi ro đáng tiếc.
Dưới đây là danh sách những dụng cụ cần thiết để thực hiện cách đấu điện camera hành trình chuẩn chuyên gia:

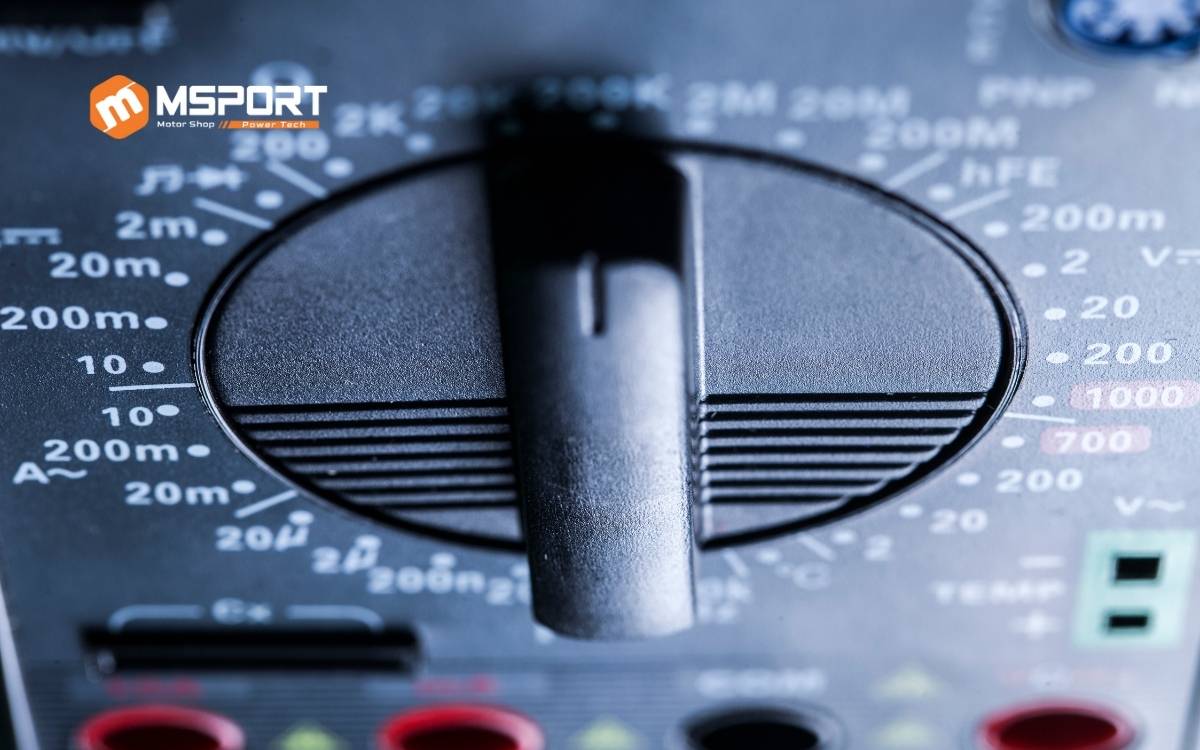

Bút thử điện ô tô (DC Voltage Tester) hoặc đồng hồ vạn năng
Bộ đấu nối Fuse Tap – Giải pháp đấu cầu chì không cắt nối dây
Phụ kiện hỗ trợ: Kìm bấm cốt, băng keo điện chuyên dụng
4. Quy trình 5 bước đấu dây camera hành trình chuẩn kỹ thuật MSPORT
Để hiện thực hóa việc lắp đặt một cách an toàn và chuyên nghiệp, quy trình đấu điện cầu chì camera hành trình cần được thực hiện theo một trình tự logic. Tại MSPORT, kỹ thuật viên lắp đặt đảm bảo thiết bị vận hành hoàn hảo mà không gây ra bất kỳ xung đột nào cho hệ thống điện xe hơi.
Dưới đây là hướng dẫn chi tiết cách đấu điện camera hành trình cho xe ô tô, xe tải, xe khách tại nhà:
Bước 1: Tìm vị trí hộp cầu chì và sơ đồ Fuse Diagram

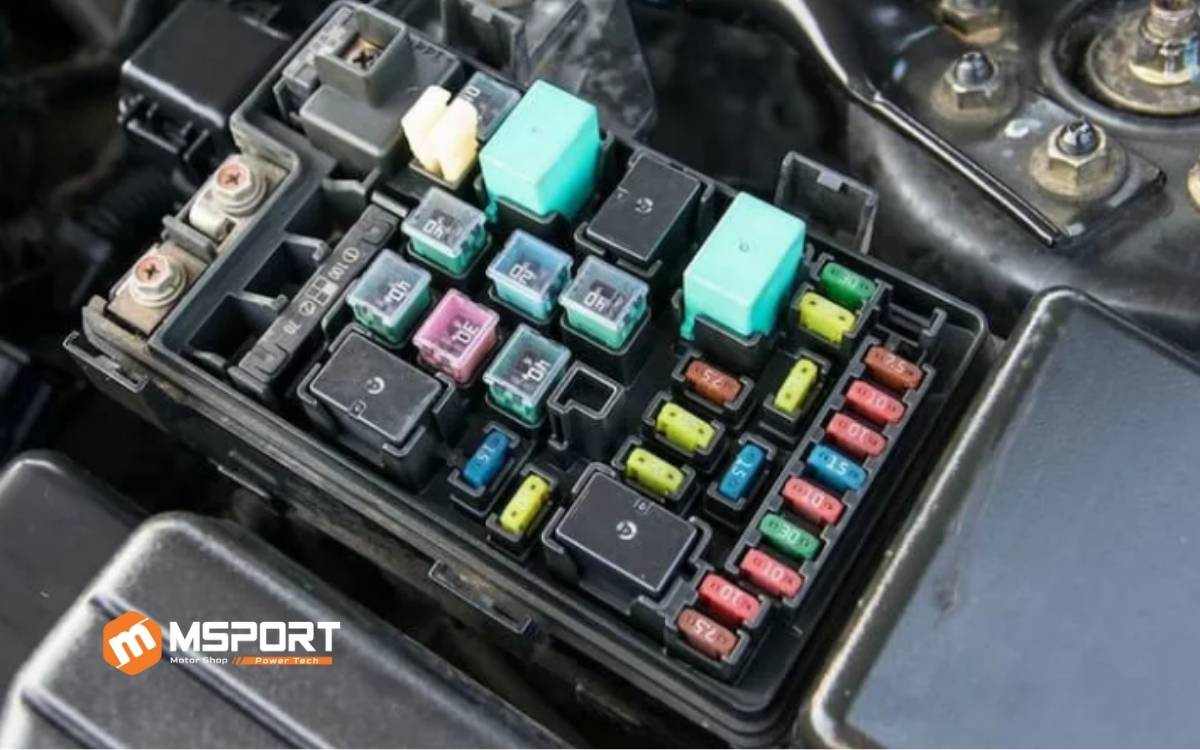

Hộp cầu chì khoang cabin thường được bố trí ở các vị trí như dưới bảng điều khiển phía người lái, hộc để đồ bên ghế phụ hoặc phía sau tấm ốp đầu bảng taplo. Sau khi mở nắp hộp, bạn cần quan sát sơ đồ ký hiệu (Fuse Diagram) được in ở mặt trong của nắp hoặc trong sách hướng dẫn sử dụng xe. Việc xác định sơ đồ này giúp bạn biết chính xác chức năng của từng cầu chì, từ đó chọn được các vị trí tiềm năng để đấu cầu chì.
Bước 2: Dò điện chân cầu chì để xác định vị trí VCC và ACC
Sử dụng bút thử điện ô tô để kiểm tra trạng thái năng lượng của các chân cầu chì đã chọn.
Xác định chân VCC: Tắt hoàn toàn máy xe, rút chìa khóa. Chân cầu chì nào làm bút thử điện sáng đèn chính là nguồn cấp điện trực tiếp (Constant Power).
Xác định chân ACC: Bật khóa xe sang nấc ON. Chân cầu chì nào chỉ sáng đèn khi bật khóa và tắt đèn khi rút chìa chính là nguồn kích hoạt (Switched Power). Đây là bước quan trọng nhất, đảm bảo tính năng Parking Mode hoạt động đúng nguyên lý.
Bước 3: Lắp đặt Fuse Tap
Khi đã chọn được vị trí, hãy rút cầu chì nguyên bản của xe ra và cắm vào khe dưới của Fuse Tap. Khe phía trên sẽ cắm cầu chì dự phòng dành riêng cho camera. Sau đó, kết nối đầu dây VCC và ACC của bộ Hardwire Kit vào các Fuse Tap tương ứng bằng kìm bấm cốt. Lưu ý: Phải cắm Fuse Tap đúng hướng sao cho dòng điện đi qua cầu chì trước khi cấp vào camera để bảo vệ mạch điện khi có sự cố quá tải.
Bước 4: Kết nối dây tiếp địa vào khung kim loại của xe
Đầu dây màu đen (dây GND) cần được kết nối vào một điểm tiếp địa chắc chắn. Hãy tìm một con ốc bắt vào khung kim loại của thân xe (sắt xi) gần khu vực hộp cầu chì. Nới lỏng con ốc, đặt đầu cốt dây mát vào và siết chặt lại. Việc kết nối Dây GND chuẩn xác sẽ giúp loại bỏ hiện tượng nhiễu điện và đảm bảo thiết bị không bị khởi động lại đột ngột.
Bước 5: Kiểm tra hoạt động của Camera và thiết lập điện áp ngắt
Sau khi hoàn tất việc đấu dây camera hành trình, hãy khởi động xe để kiểm tra xem thiết bị có tự động bật không, sau đó tắt máy để xác nhận camera có thể hoạt động. Cuối cùng, đừng quên thiết lập thông số Voltage Cut-off (ngưỡng ngắt điện áp) trên camera hoặc trên bộ đổi nguồn. Việc cài đặt này đảm bảo hệ thống sẽ tự động ngắt kết nối nếu điện áp ắc quy xe xuống thấp, giúp bạn yên tâm rằng xe luôn đủ điện để khởi động khi cần.
5. Những lưu ý quan trọng để tránh rủi ro khi can thiệp điện ô tô
Việc can thiệp vào hệ thống điện xe hơi đòi hỏi sự tỉ mỉ tuyệt đối, bởi chỉ một sai sót nhỏ trong quá trình lắp đặt cũng có thể dẫn đến những hỏng hóc nghiêm trọng cho các module điều khiển đắt tiền. Để đảm bảo quá trình đấu điện cầu chì camera hành trình diễn ra an toàn, bạn cần nắm vững những lưu ý quan trọng sau đây.
5.1 Tránh đấu nối vào các cầu chì hệ thống an toàn (Airbag, ABS, ECU)
Khi đấu camera hành trình vào cầu chì, tuyệt đối không chọn các vị trí liên quan đến túi khí (Airbag), phanh (ABS) hay điều khiển động cơ (ECU). Việc can thiệp sai mục đích dễ gây lỗi hệ thống hoặc vô hiệu hóa tính năng an toàn. Hãy ưu tiên các vị trí như đèn trần, tẩu thuốc hoặc cửa sổ trời.
5.2 Lựa chọn chỉ số Ampe (A) phù hợp cho cầu chì dự phòng
Kỹ thuật đấu dây camera hành trình qua Fuse Tap yêu cầu cầu chì thứ cấp từ 2A đến 5A. Việc sử dụng cầu chì có trị số quá cao sẽ khiến cơ chế bảo vệ bị mất tác dụng khi xảy ra sự cố chập mạch, trong khi quá thấp sẽ gây đứt cầu chì liên tục. Hãy đảm bảo cầu chì nguyên bản của xe vẫn được giữ đúng vị trí để không làm gián đoạn các chức năng sẵn có.
5.3 Tại sao nên ưu tiên sử dụng thiết bị có chứng nhận an toàn cháy nổ?
Hãy dùng bộ Hardwire Kit từ các thương hiệu uy tín (BlackVue, GNET) thay vì cáp nguồn trôi nổi. Thiết bị chính hãng sử dụng lõi đồng nguyên chất, vỏ chịu nhiệt và mạch bảo vệ ắc quy xe hơi, giúp quy trình đấu cầu chì an toàn tuyệt đối và bền bỉ theo thời gian.
6. Giải đáp thắc mắc thường gặp về lắp đặt điện camera hành trình
Trong quá trình tư vấn và lắp đặt trực tiếp cho hàng nghìn khách hàng tại MSPORT, chúng tôi nhận thấy có những thắc mắc chung về mặt kỹ thuật mà hầu hết chủ xe đều lo lắng. Dưới đây là phần giải đáp chuyên sâu giúp bạn yên tâm hơn khi quyết định thực hiện cách đấu điện camera hành trình cho xế cưng của mình.
Tại sao Camera hành trình không tự tắt khi đã rút chìa khóa xe? Do đấu nhầm Dây ACC vào vị trí cầu chì luôn có điện (VCC); bạn cần dùng bút thử điện ô tô để tìm đúng chân nguồn kích hoạt (như tẩu thuốc) và đấu nối lại.
Việc đấu camera hành trình vào cầu chì có làm hết bình ắc quy không? Không, nếu sử dụng bộ Hardwire Kit chính hãng tích hợp tính năng Voltage Cut-off, hệ thống sẽ tự ngắt điện khi ắc quy xe hơi chạm ngưỡng an toàn (11.8V - 12V).
Lắp đặt điện qua cầu chì có bị hãng từ chối bảo hành xe không? Sẽ an toàn nếu sử dụng Fuse Tap theo cơ chế "Plug & Play"; hãng chỉ từ chối bảo hành nếu bạn thực hiện đấu dây camera hành trình bằng cách cắt nối dây điện nguyên bản.
Tại sao một số dòng xe Đức vẫn báo lỗi sau khi đấu điện cầu chì? Do hệ thống CAN bus phát hiện dòng rò rỉ khi đấu cầu chì sai vị trí hoặc dùng cáp kém chất lượng; Giải pháp là phải chọn đúng sơ đồ cầu chì dành riêng cho phụ kiện và sử dụng các thiết bị nguồn đạt chuẩn tương thích cao.
Việc nắm vững kỹ thuật đấu điện cầu chì camera hành trình giúp tối ưu hóa công năng của thiết bị. Để thực hiện cách đấu điện camera hành trình thành công, yếu tố tiên quyết là sự chuẩn xác trong khâu dò tìm dây ACC, VCC. Nếu bạn không tự tin về kỹ năng chuyên môn hoặc sở hữu các dòng xe sang với hệ thống mạch điện phức tạp, đừng ngần ngại tìm đến các trung tâm lắp đặt chuyên nghiệp.
Tại MSPORT Việt Nam, chúng tôi không chỉ cung cấp những dòng camera hành trình cao cấp mà còn hỗ trợ lắp đặt miễn phí, tuân thủ nghiêm ngặt kỹ thuật đấu điện cầu chì camera hành trình an toàn. Mang lại sự an toàn tuyệt đối và tính thẩm mỹ cao nhất cho không gian nội thất, giúp khách hàng hoàn toàn giải tỏa nỗi lo về hệ thống điện khi lắp thêm phụ kiện.
